TRD6012分段开关保护装置具有多种保护功能，适用于10kV及以下电压等级的变电站。作为一次设备和分段开关的保护单元，可集中组屏或就地安装。装置按常规保护理念设计，集测量、保护、控制于一体，功能简单，层次清晰，界面友好，操作方便。装置结构采用双CPU、后插式结构，强、弱电分开，抗干扰性能强。主CPU采用TMS320F28335微处理器，每秒执行300MIPS浮点运算，运行速度高，存储容量大，可在线纪录事件、操作、故障、遥信等多种SOE信息。显示CPU采用工业级PIC18F系列单片机，与主CPU之间采用RS422通讯方式进行数据交互。该装置机箱为铝合金机箱，表面导电处理；硬件电路为四块标准模板，带有两个标准485通讯接口。整机设计合理，结构紧凑，外型美观，是一款性价比极高的微机保护产品。

装置特点
a)保护功能：速断保护、过流保护（带复压闭锁）、零序I段、零序II段、充电保护（带复压闭锁）。
b)处理器
采用高性能DSP处理器，可以实现每秒300M次浮点运算，提供了高速的硬件平台，保证了实时算法的实现，提高了装置的可靠性及整体性能。
c)高速AD采样
采用高速14位高精度采样芯片，模数转换时间2us左右，采用硬件测频技术，保证了模拟采集的测量精度。
d)通讯功能
采用RS485作为主通讯接口，防雷、防浪涌设计，具有很高的可靠性。
e)可靠的操作箱功能
独立的跳、合闸启动和保持回路以及自适应跳、合闸电流。
f)电磁兼容设计
机箱表面导电处理，线路板采用贴装技术及多层板工艺，背插式结构强弱电分开、双CPU（MMI、DSP），显示与保护采用RS422通讯方式、模拟输入通道采用RC二级网络滤波等设计，使装置具有很强的电磁兼容能力。
g)人性化的设计：
装置人机界面友好，菜单清晰，键盘简单，各保护功能可通过“软压板”投退，位图显示方便直观，大容量NVRAM用于操作、遥控、事件、故障的SOE存储，方便查询各种信息。

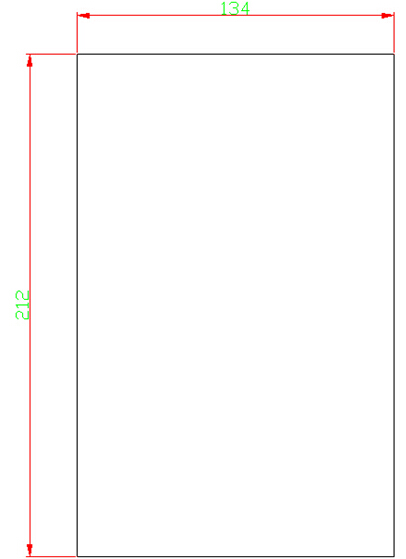

开孔尺寸
