PM500系列多功能电力仪表是我公司针对电力系统、工矿企业、公用设施、智能大型公共建筑的电力监控与能量管理需求而设计的。它能够高精度的测量负载电流、电压、有功功率、无功功率、频率、功率因数等常用的电量参数，主要应用于变电站中低压设备安装式配套仪表。支持MODBUS RTU通讯协议,标准RS485接口，能够完成与不同的PLC、工业计算机通讯软件的组网。采用高精端计量芯片与PIC单片机有机组合仪表具有测量精度高、稳定性好、体积小、功耗低等特点。仪表作为一种先进的智能化、数字化的前端采集单元，可直接取代常规的变送器及测量仪表，广泛应用于各种控制系统、SCADA系统和能源管理系统中。

 PM500具有强大的数据采集和处理功能：

PM500多功能电力仪表采用高视角LCD显示，可实时测量下列电气参数
1、电压：三相相电压、线电压（经PT输入的可显示高、低压侧参数）
2、电流：三相相电流（经CT输入的可显示高、低压侧参数）
3、有功功率P；
4、无功功率Q；
5、功率因数COS；
6、频率f；
7、有功电度；
8、无功电度 。

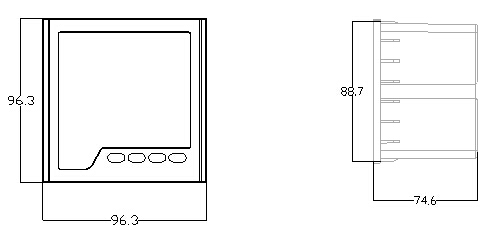

机械尺寸：

开孔尺寸：

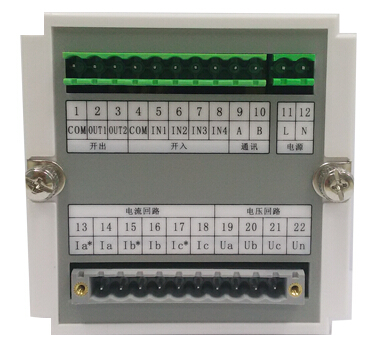

端子定义：

接线方式：

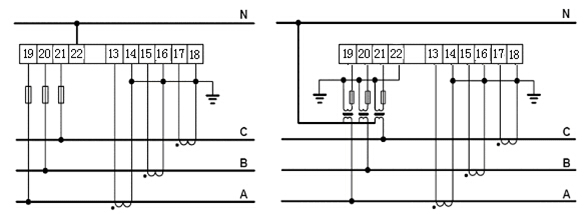

                              三相四线制

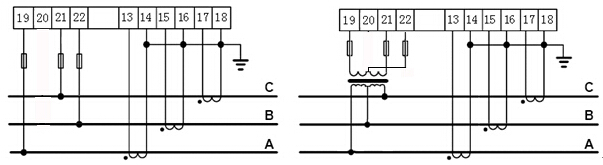

                              三相三线制
