PM500多功能电度表（LED）（以下简称PM500）是我公司针对电力系统、工矿企业、公用设施、智能大型公共建筑的电力监控与能量管理需求而设计的。它能够高精度的测量负载电流、电压、有功功率、无功功率、频率、功率因数等常用的电量参数，主要应用于变电站中低压设备安装式配套仪表。支持MODBUS通讯协议,标准RS485接口，能够完成与不同的PLC、工业计算机通讯软件组网。仪表采用高精端计量芯片与PIC单片机相组合，具有测量精度高、稳定性好、体积小、功耗低等特点，作为一种先进的智能化、数字化的前端采集单元，可直接取代常规的变送器及测量仪表，广泛应用于各种控制系统、SCADA系统和能源管理系统中。

PM500实时测量下列电气参数:
1. 电压：三相线电压（经PT输入的可显示高、低压侧参数）；
2. 电流：三相相电流（经CT输入的可显示高、低压侧参数）；
3. 有功功率P、无功功率Q；
4. 功率因数COSφ、频率f；
5. 高压侧有功电度、低压侧有功电度；
6. 高压侧无功电度、低压侧无功电度；

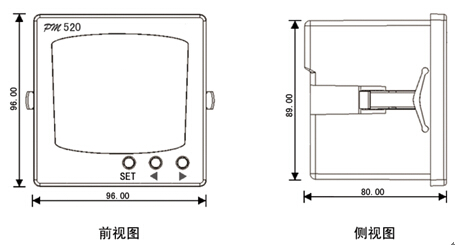

机械尺寸：

开孔尺寸：

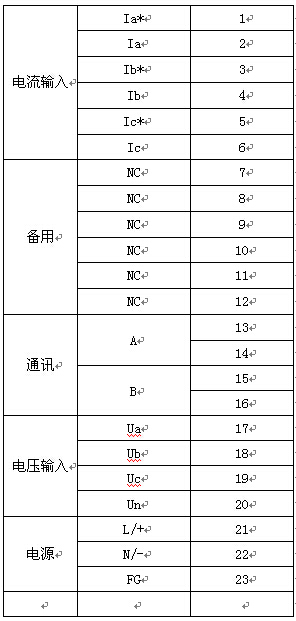

端子定义：
